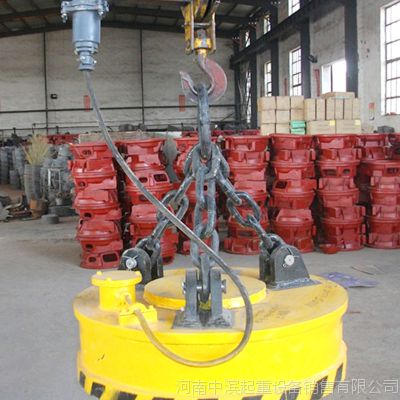

电磁吸盘
电磁吸盘是一种用电磁原理，通过使内部线圈通电产生磁力，经过导磁面板，将接触在面板

表面的工件紧紧吸住的，通过线圈断电，磁力消失实现退磁，取下工件的原理而生产的一种

机床附件产品。
主要应用为：磨床、FYMC系列电磁磨刀机、龙门铣床、龙门刨床告等铁质工件加工时的工

件固定

简介
电磁吸盘由底壳,铁芯,线圈,面板,接线盒组成.其制作工艺如下
1.选择合适的材料进行焊接或者铸造底壳
2.把铁芯按照不同吸盘的种类安装在底壳上
3.缠绕相应匝数和技术参数的线圈,烘干后套在铁芯上
4,底壳内部浇注沥青或者其他防水材料
5,制作面板,与底壳部分安装在一起
电磁吸盘采用直流供电,具有稳定,吸力强,剩磁小等特点.
电磁吸盘按照不同分类可分为普通吸力吸盘和***吸盘.普通吸力吸盘吸力10-12公斤每平方

厘米,***电磁吸盘不低于14公斤每平方厘米.按照用途可分为磨床用电磁吸盘,铣床刨床用电

磁吸盘,磨刀机电磁吸盘等.

特性
矩形电磁吸盘系平面磨床或铣床的磁力工作台，用以吸附各类导磁工件，实现工件的定位和

磨削加工。该系列吸盘吸力均匀，定位可靠，操作方便，可直接安装在平面磨床或铣床上使

用，是一种理想的磁力夹具。

使用说明
矩形电磁吸盘两侧有吊装螺孔，在安装时拧入T形螺钉即可吊装，用T形块和螺钉固定在工

作台上，接通机床上的直流电源和地线，然后将吸盘上平面精磨一次，以***上平面对底面的

平行度。
在吸附工件时，只要搭接相邻的两个磁极，即可获得足够的定位吸力，即可进行磨削加工。
通过机床按钮，可实现工件的通磁和退磁。

维护保养编辑
吸盘不得严重磕碰，以免破坏精度，在闲置时，应擦净，涂防锈油。
吸盘外壳应接地，以免漏电伤人
电磁吸盘执行标准 ：JB/T 10577-2006 电磁吸盘。

使用注意事项

1. 电磁吸盘在使用前应擦干净表面以免划伤。
  2. 不得严重磕碰，以免影响精度。
  3. 使用后应擦净，涂防锈油以防锈蚀。
  4. 单独使用电磁吸盘的时候应有接地线以免漏电伤人。

....................................................................................................................................

........................................................................................................................................................................................................................................

........................................................................................................................................................................................................................................
